F5 EI90/EI120 TŰZGÁTLÓ AKNAFALAKBA (STRANGOK) ÉPÍTHETŐ (G400)

0
2019-01-04
vissza

Kategóriák: ,

Leírás

F5 rendszer EI90/120 gipszkarton aknafalakba/előtét- és hagyományos aknafalakba

A termék leírása:

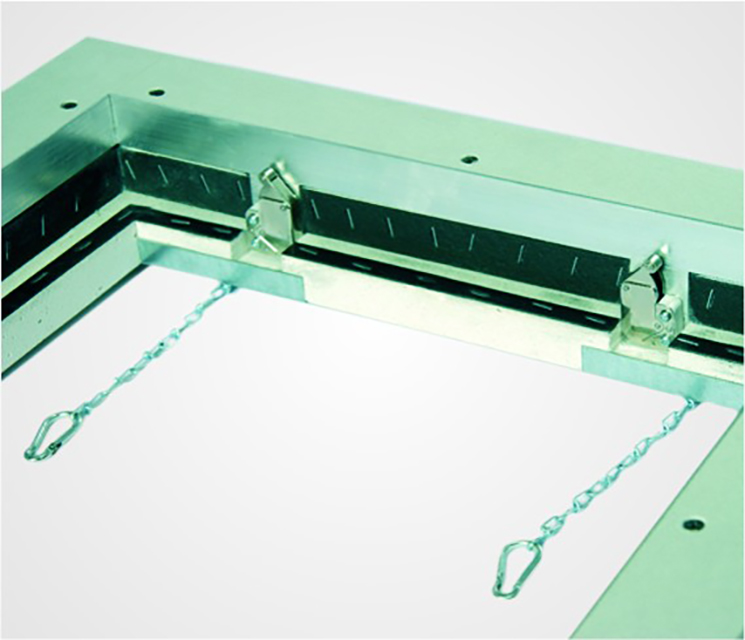

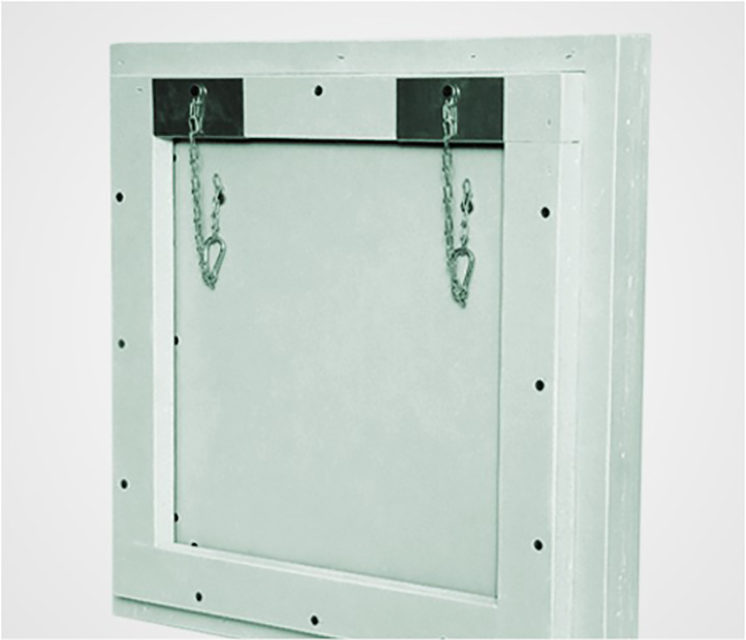

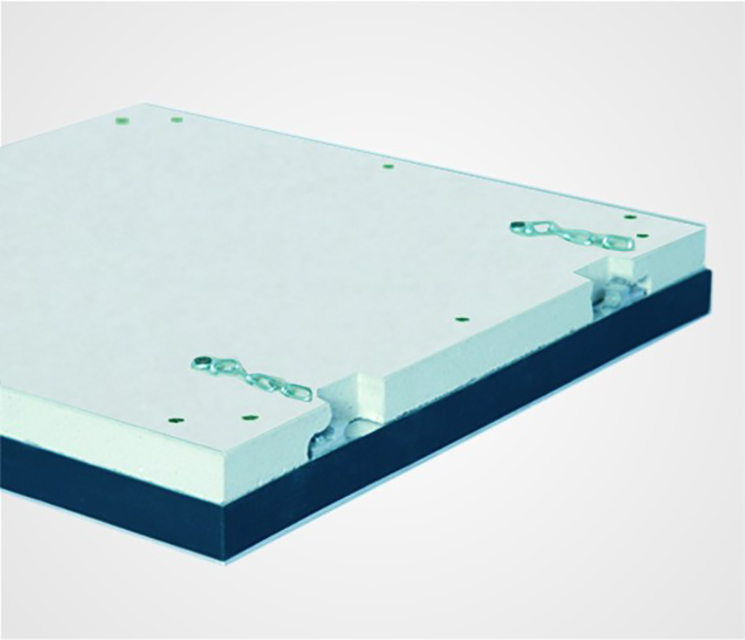

A revíziós ajtók alumínium keretből és 40 mm, 45 mm és 50 mm (EI90/120) vastag GKF gipszkarton betétből állnak. A revíziós ajtók mindkét kerete négy darab alumínium keretrészből speciális hegesztéssel van összeállítva. A revíziós ajtók biztonsági lánccal vannak ellátva. Az esetleges sérülés elkerülése érdekében a láncokat minden kinyitás után újra vissza kell akasztani. A keret és az ajtószárny között 1,5 mm hézag van, amelyet hőre duzzadó szigetelés vesz körül. Kivehető ajtószárnnyal rendelkeznek, nyitásuk mindig fentről lefelé, az ajtólap megnyomásával történik.

Alkalmazási lehetőségek:

Nem teherhordó, EI90/EI120 tűzvédelmi osztályba sorolt, 40 mm vastag egyoldalú burkolattal ellátott aknafalakba/ előtétfalakba, valamint EI90/EI120 tűzvédelmi osztályba sorolt hagyományos falszerkezetekbe építhető.

Tűzgátló képesség vizsgálati eredményei és engedélye az „EN 1364-1“, füstgátló képesség vizsgálati eredményei és engedélye az „EN 1634-3“ európai szabvány szerint.

Az F5 TÍPUS kivételes előnyei:

  • előnyös árfekvés
  • rövid szállítási határidő
  • gyors, egyszerű szerelés
  • stabil alumínium keretek
  • tökéletes műszaki megoldás
  • aknafalba/előtétfalakba vagy hagyományos falba is szerelhető
  • burkolásra is alkalmas
  • különböző gyártók konstrukciós szerkezeteibe is beépíthető
  • esztétikus kivitel

Alkalmazható zárak:

  • FS Négyszögletes műanyagkulcsos zár
  • Z Cilinderes bútorzárbetét
  • PZ Biztonsági cilinderes zárbetét

Különleges kivitel

A vevői igényekre tekintettel az általánostól eltérő méretek gyártása is lehetséges.
Bevizsgálva 1000 x 1500 mm méretig

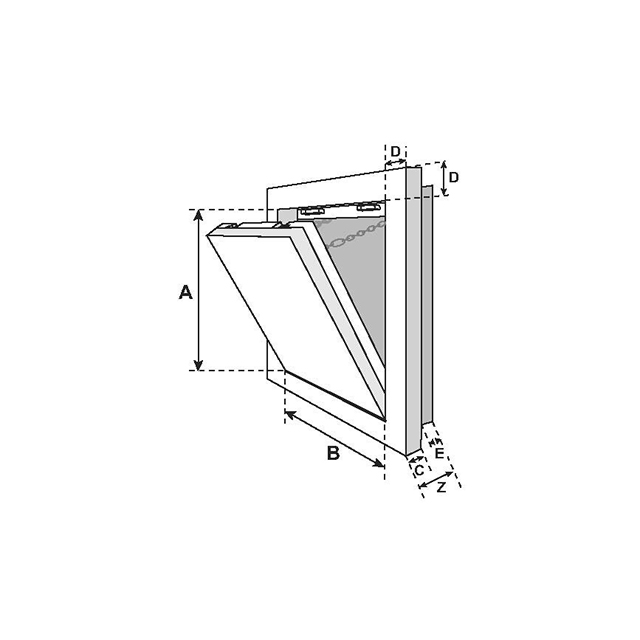

A revíziós ajtók általános méretei (mm):

Méretek          A        B           C         D
200 x 200    200    200    40-50    55
300 x 300    300    300    40-50    55
400 x 400    400    400    40-50    55
500 x 500    500    500    40-50    55
600 x 600    600    600    40-50    55

A “D” méret nem változik, a “C” méret az adott tűzgátló gipszkarton vastagságának megfelelően változik.
E= a GKF vastagsága szerinti változó méret
Z= teljes vastagság
A beépítési technológia igénye szerint gyártható még 45 mm-es és 50 mm-es GKF vastagságban is, EI90/EI120 tűzgátlási értékkel.

KÉPEK

ÁRLISTA

FF SYSTEMBAU FORINT ELSZÁMOLÁSÚ ÁRLISTA 2022.07.01-TÓL



KATALÓGUS

FF SYSTEMBAU TERMÉKKATALÓGUS 2019.

BEÉPÍTÉSI VIDEÓ

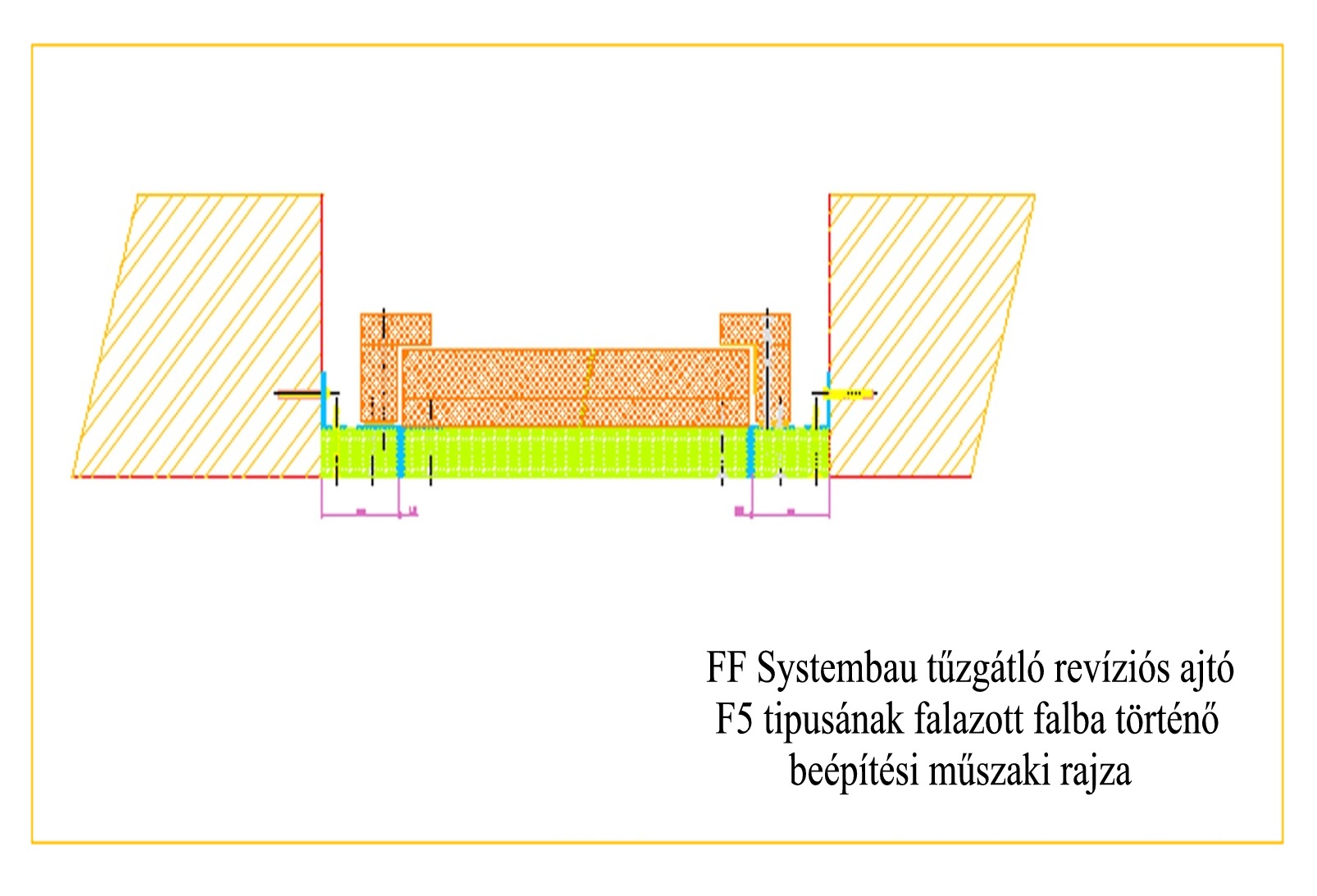

AKNA FALAZATBA BEÉPÍTŐ FÜLLEL

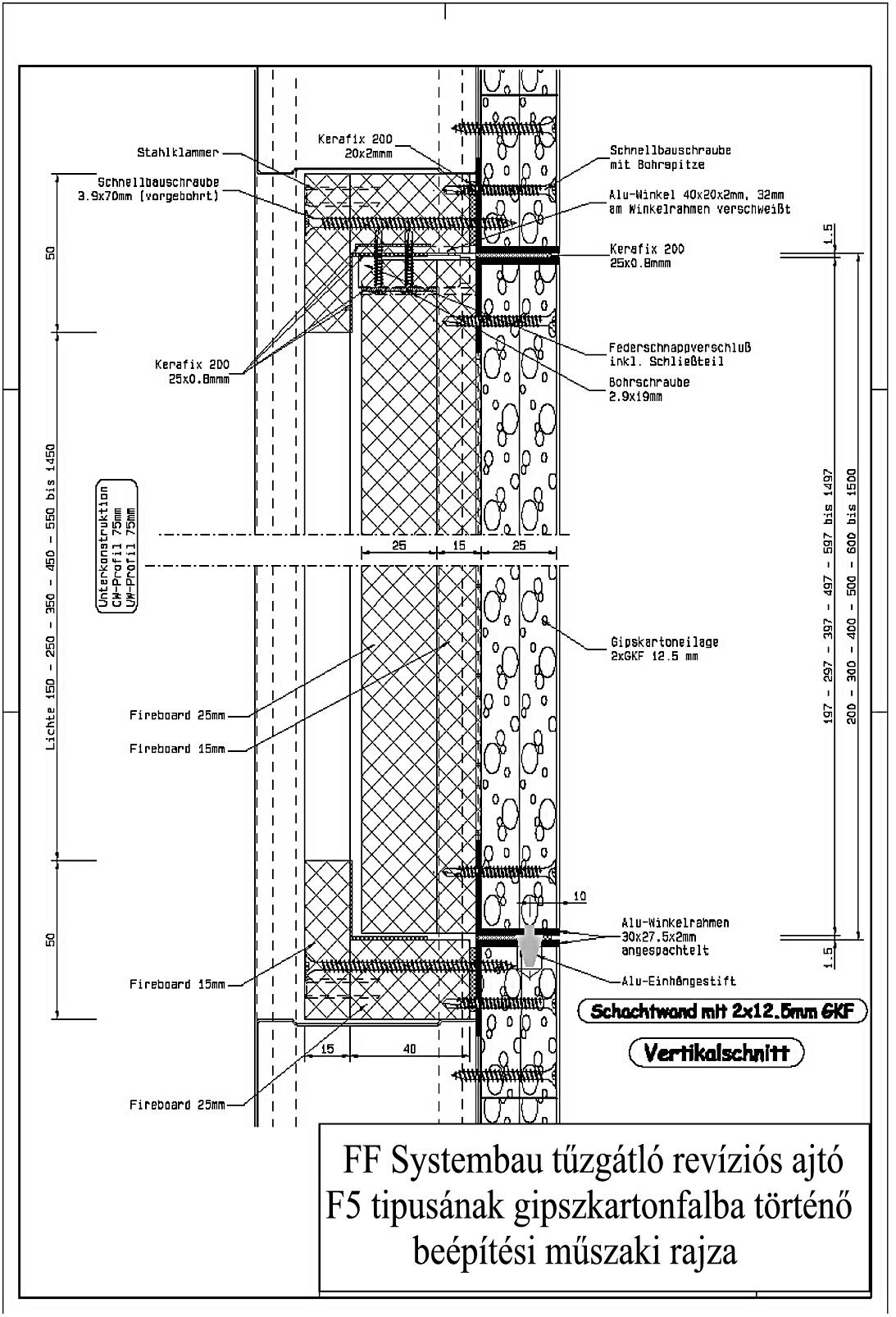

GIPSZKARTON AKNAFALBA BEÉPÍTŐ FÜLLEL

BORDAVÁZRA ÉPÍTÉS

GIPSZKARTON AKNAFALBA UTÓLAGOS SZERELÉSSEL



BEÉPÍTÉSI UTASÍTÁS





GYÁRTHATÓ MÉRETEK

Az egyedi gyártású, eltérő oldalhosszúságú revíziós ajtók  esetében az első méretszám a zárszerkezet elhelyezésének a helye.
Például:
F1 600 x 400 G125 álló ajtót jelent, a nyitás a 600 mm-es oldalon történik
F1 400 x 600 G125 fekvő ajtót jelent, a nyitás a 400 mm-es oldalon történik

Ajtótípusok lehetséges nyitási iránya:

– F1 pántokon nyíló revíziós ajtók – bármely irányba nyithatók
– EXT zongorapánton nyíló revíziós ajtók – bármely irányba nyithatók
– B típusú köracél tengelyen nyíló revíziós ajtók – bármely irányba nyithatók
(ezen típusoknál szabadon választható a nyitási irány, helyét az ajtóméret első száma határozza meg)

– F2 kiakasztható revíziós ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
– F3 tüskéken nyíló ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
– F4 kiakasztható revíziós ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
– F5 tüskéken nyíló ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
– F6 kiakasztható revíziós ajtók – mennyezetben javasolt a hosszabbik oldalon történő nyitás
– MW tüskéken nyíló ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
– MPWD tüskéken nyíló ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
– MPL tüskéken nyíló ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
– MPLW tüskéken nyíló ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
(ezen típusoknál az ajtóméret szélességét meghatározó szám az első érték és ez jelöli a fentről lefelé történő nyitást)
