F6 EI45 TŰZGÁTLÓ MENNYEZETEKBE ÉPÍTHETŐ (G250)

0
2019-01-04
vissza

Kategóriák: ,

Leírás

F6 rendszer EI45 tűzgátló mennyezetekbe való beépítésre

A termék leírása:

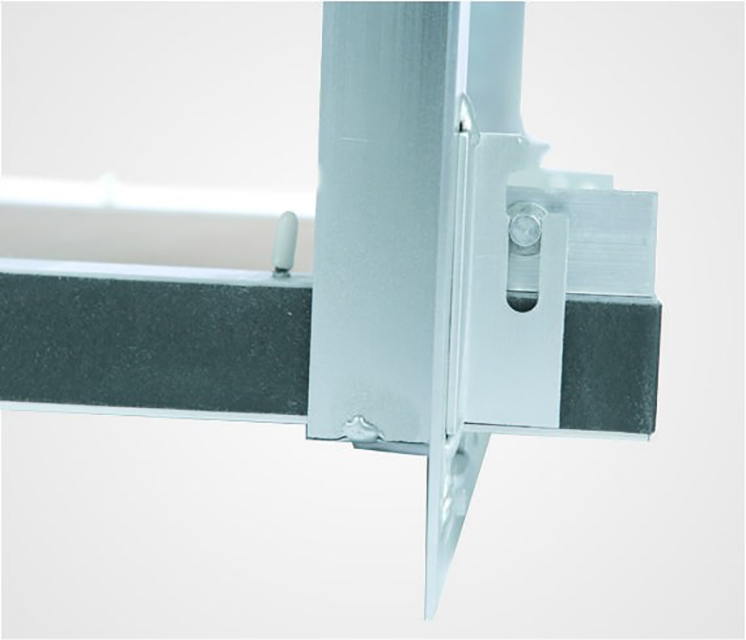

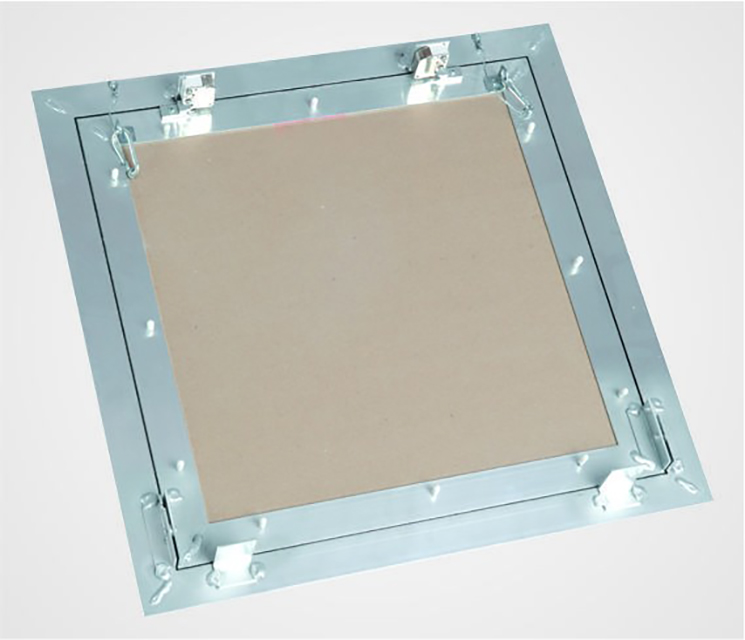

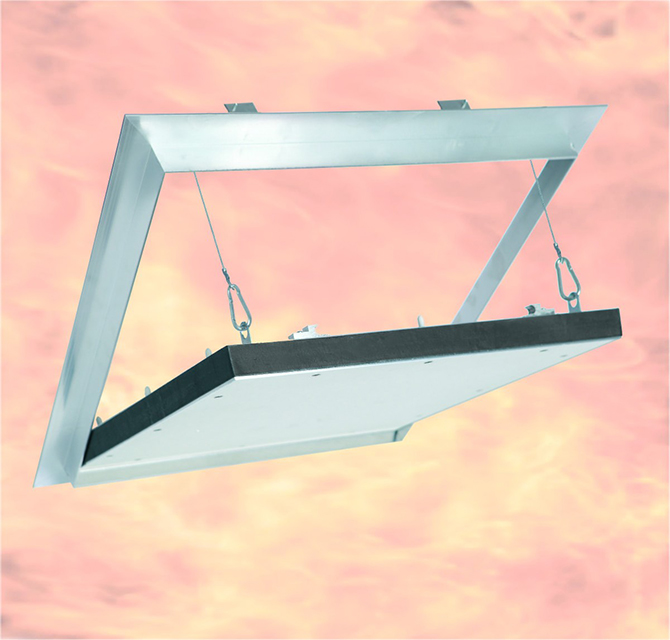

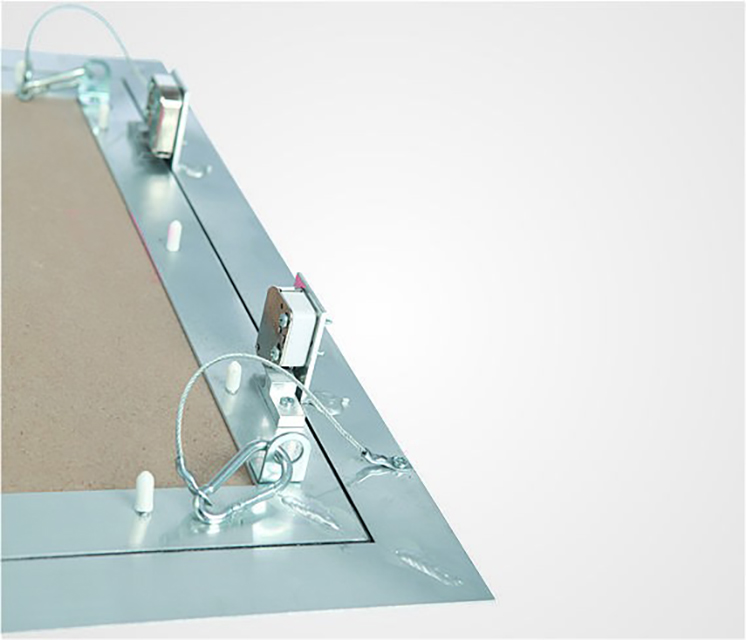

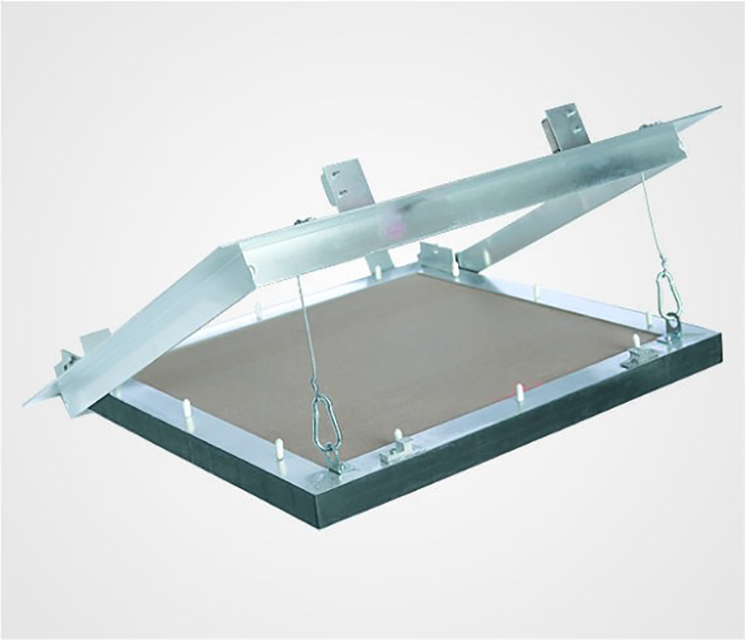

A revíziós ajtók alumínium keretből, és 25 mm vastag (F30) GKF gipszkarton betétből és két önzáró zárelemből állnak. A revíziós ajtók mindkét kerete négy darab alumínium keretrészből speciális hegesztéssel van összeállítva. A revíziós ajtók biztonsági lánccal vannak ellátva. Az esetleges sérülés elkerülése érdekében a láncokat minden kinyitás után újra vissza kell akasztani.
A keret és az ajtó között 1,5 mm hézag van, amelyet hőre duzzadó szigetelés tölt ki. Az ajtónyitás és zárás az ajtólap megnyomásával történik. Tűzgátló gipszkarton, vagy hagyományos mennyezetek tűzgátló revíziós ajtói. Kivehető ajtószárnnyal rendelkeznek, nyitásuk az ajtólap megnyomásával történik. Hátsó tűzgátló fedőlap nélkül.

Alkalmazási lehetőségek:

Nem teherhordó gipszkarton, vagy hagyományos mennyezetekben a megfelelő tűzvédelmi osztályba sorolásnak megfelelően.

Tűzgátló képesség vizsgálati eredményei és engedélye az „EN 1364-1“, füstgátló képesség vizsgálati eredményei és engedélye az „EN 1634-3“ európai szabvány szerint.

Az F4 TÍPUS kivételes előnyei:

  • előnyös árfekvés
  • rövid szállítási határidő
  • gyors, egyszerű szerelés
  • stabil alumínium keretek
  • tökéletes műszaki megoldás
  • esztétikus kivitel
  • hátsó tűzgátló fedőlap nem szükséges

Alkalmazható zárak:

  • FS  Négyszögletes műanyagkulcsos zár
  • Z    Cilinderes bútorzárbetét
  • PZ Biztonsági cilinderes zárbetét

Különleges kivitel

A vevői igényekre tekintettel az általánostól eltérő méretek gyártása is lehetséges.
Bevizsgálva 800 x 800 mm méretig

A revíziós ajtók általános méretei (mm):

Méretek            A        B       C     D       E
200 x 200      200    200    26    28    40
300 x 300      300    300    26    28    40
400 x 400      400    400    26    28    40
500 x 500      500    500    26    28    40
600 x 600      600    600    26    28    40

A “D” és “E” méretek nem változnak, a “C” méret az adott tűzgátló gipszkarton vastagságának megfelelően változik.

KÉPEK

ÁRLISTA

FF SYSTEMBAU FORINT ELSZÁMOLÁSÚ ÁRLISTA 2022.07.01-TÓL



KATALÓGUS

FF SYSTEMBAU TERMÉKKATALÓGUS 2019.

BEÉPÍTÉSI VIDEÓ

BEÉPÍTÉSE MEGEGYEZIK AZ EI30 TÍPUSÚ REVÍZIÓS AJTÓVAL

GIPSZKARTON MENNYEZETBE UTÓLAGOS SZERELÉSSEL



BEÉPÍTÉSI UTASÍTÁS

GYÁRTHATÓ MÉRETEK

Az egyedi gyártású, eltérő oldalhosszúságú revíziós ajtók  esetében az első méretszám a zárszerkezet elhelyezésének a helye.
Például:
F1 600 x 400 G125 álló ajtót jelent, a nyitás a 600 mm-es oldalon történik
F1 400 x 600 G125 fekvő ajtót jelent, a nyitás a 400 mm-es oldalon történik

Ajtótípusok lehetséges nyitási iránya:

– F1 pántokon nyíló revíziós ajtók – bármely irányba nyithatók
– EXT zongorapánton nyíló revíziós ajtók – bármely irányba nyithatók
– B típusú köracél tengelyen nyíló revíziós ajtók – bármely irányba nyithatók
(ezen típusoknál szabadon választható a nyitási irány, helyét az ajtóméret első száma határozza meg)

– F2 kiakasztható revíziós ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
– F3 tüskéken nyíló ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
– F4 kiakasztható revíziós ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
– F5 tüskéken nyíló ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
– F6 kiakasztható revíziós ajtók – mennyezetben javasolt a hosszabbik oldalon történő nyitás
– MW tüskéken nyíló ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
– MPWD tüskéken nyíló ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
– MPL tüskéken nyíló ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
– MPLW tüskéken nyíló ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
(ezen típusoknál az ajtóméret szélességét meghatározó szám az első érték és ez jelöli a fentről lefelé történő nyitást)
